Beschreibung
CNC gesteuert. Für Gehrungsschnitte bis +60°

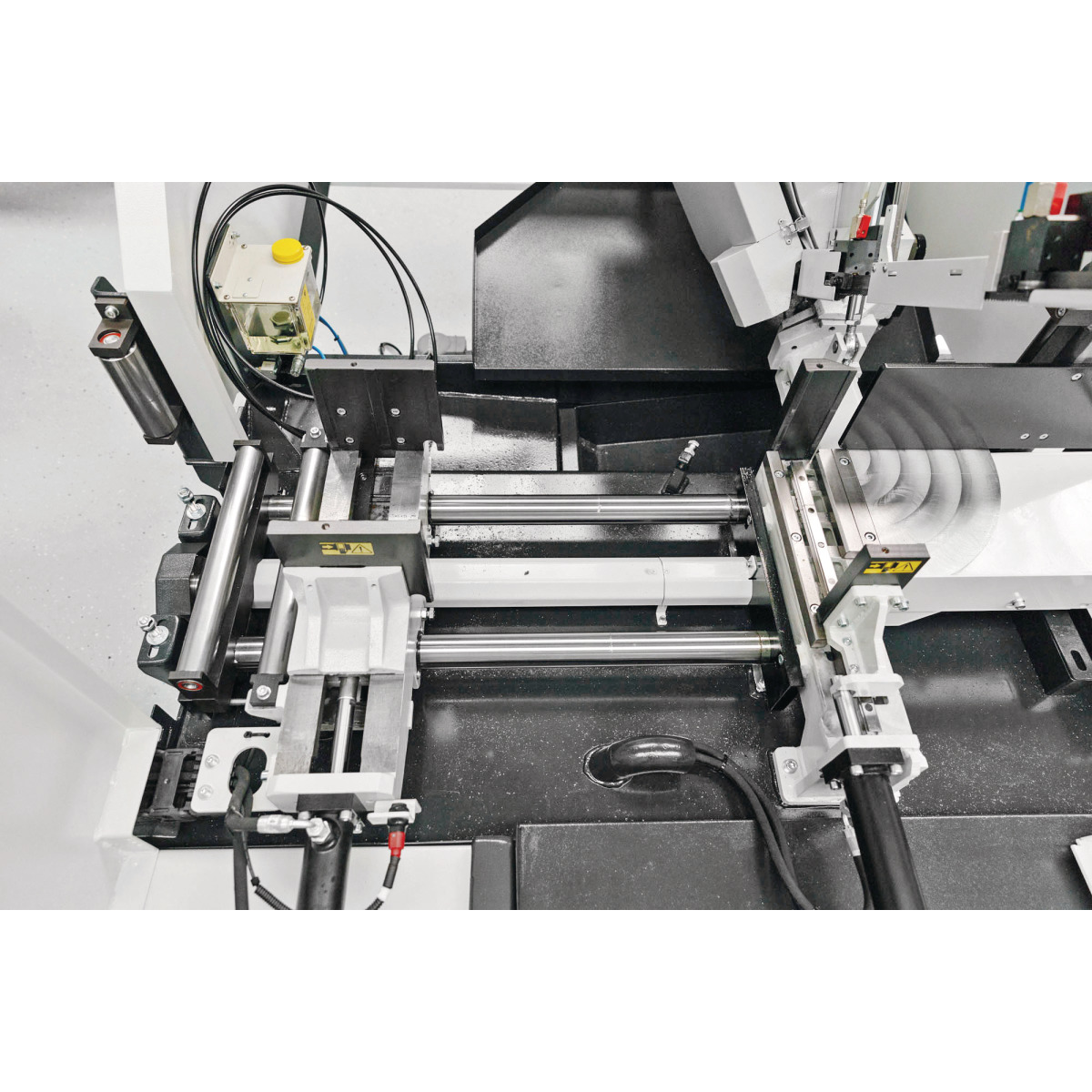

- Hydraulisch gesteuertes System für beide Spannstöcke, die Bewegung der Materialzuführung und die Auf- und Abwärtsbewegung des Sägearms
- Präziser Materialvorschub über Kugelumlaufspindel
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sagebandgeschwindigkeit von 20 – 100 m/min
- BRP - Sägebandüberwachung
- Schnittantaster serienmäßig

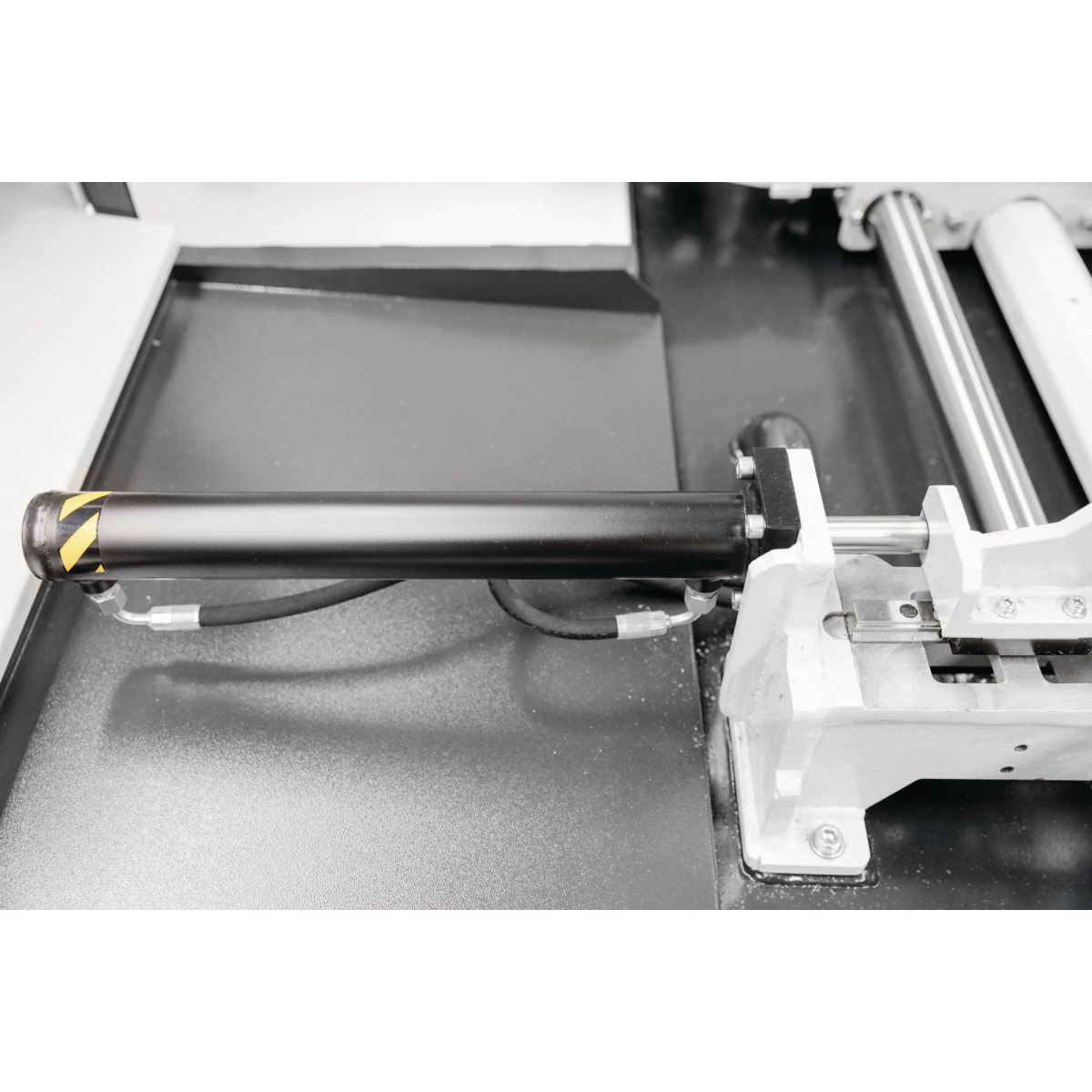

- Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Schwenkender Schnittspalt bei Gehrungsverstellung - schneidet so nicht in den Sägetisch

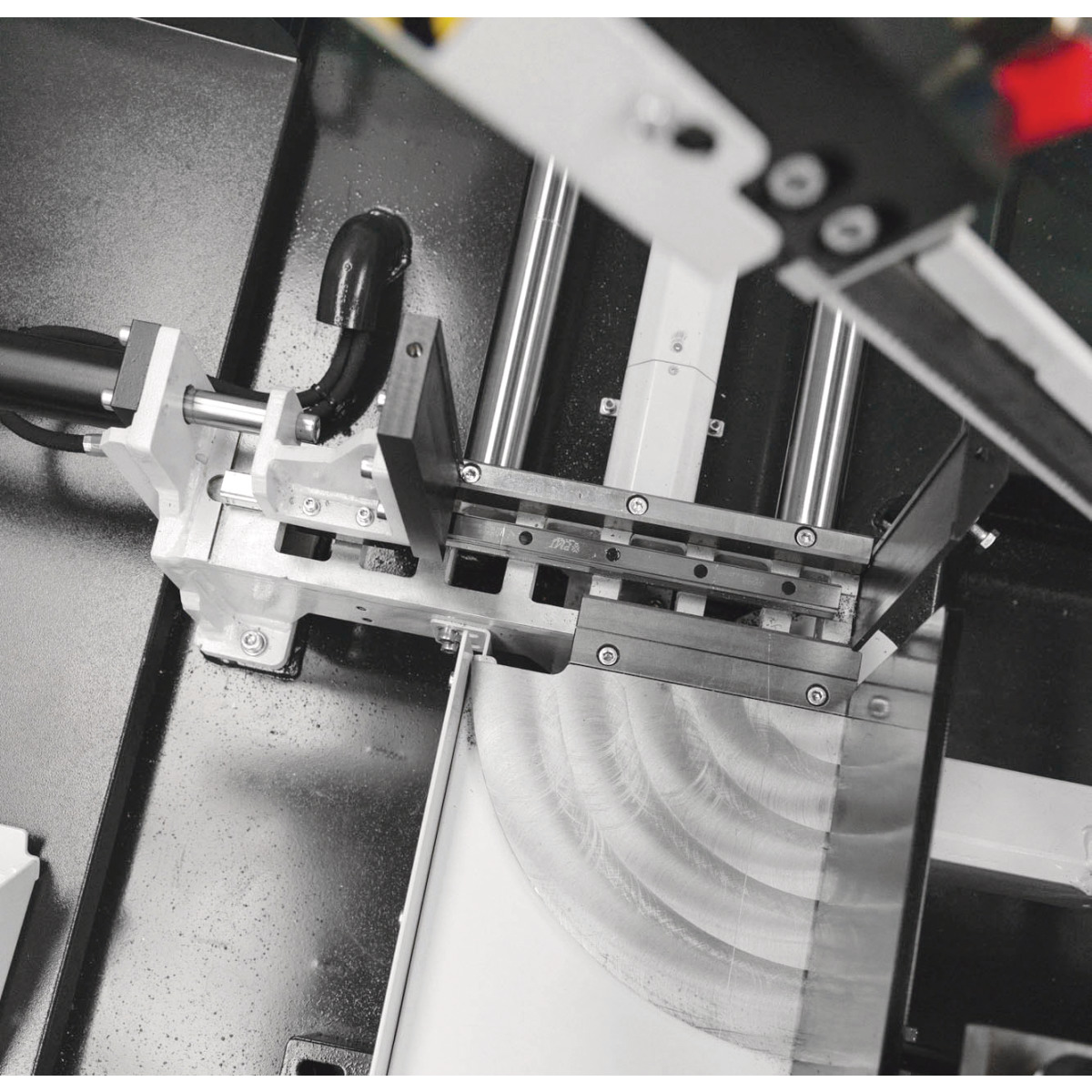

- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Digitale Winkelanzeige
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Sägeband
- Bedienwerkzeug
- Kühlmittelpumpe
Merkmale

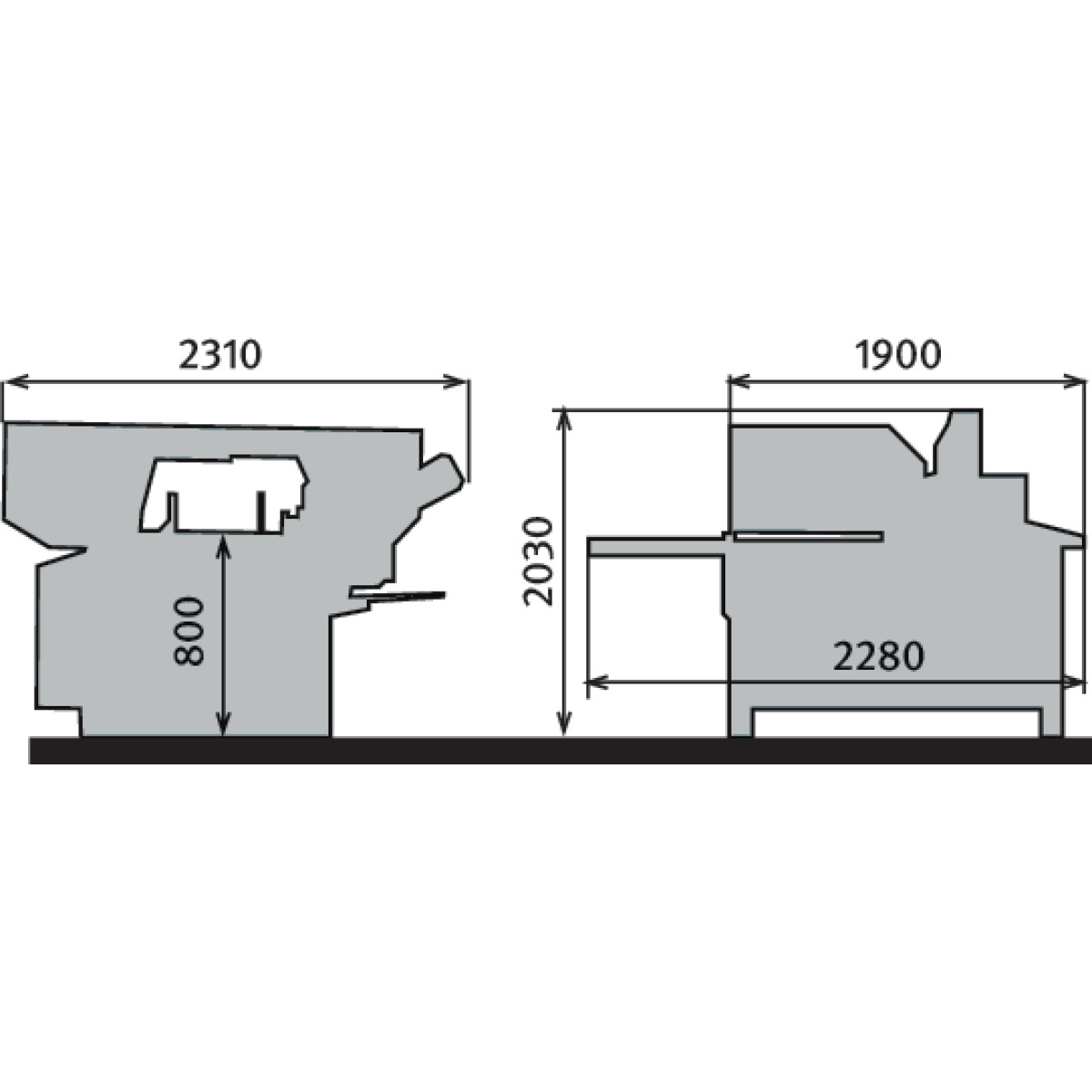

Abmessung (L x B x H) | 2240 x 2710 x 2050 mm |
Anschlussspannung | 400 V |
Breite/Tiefe (Produkt) ca. | 1900 mm |
Elektrischer Anschluß |
|
Geschwindigkeitsstufen | 2 |
Gewicht (netto) ca. | 904 kg |
Gewicht ca. | 904 kg |
Höhe (Produkt) ca. | 2030 mm |
Länge (Produkt) ca. | 2310 mm |
Leistung Antriebsmotor | 2,4 kW |
Materialdurchmesser min. | 20 mm |
Min. Restwerkstücklänge Automatik | 115 + 20 mm |
Motorleistung | 2,4 kW |
Netzfrequenz | 50 Hz |
Restwerkstücklänge min. CNC-Betrieb | 115+20 mm |
Sägebandabmessungen | 3660 x 27 x 0,9 mm |
Sägebandbreite | 27 mm |
Sägebanddicke | 0,9 mm |
Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
Sägebandgeschwindigkeiten | 20 - 100 m/min |
Sägebandlänge | 3660 mm |
Schnittbereich Bündel rund Profil | 320 x 160 mm |
Schnittbereich 0° Bündel (Rohr) | 320 x 160 mm |
Schnittbereich 0° rechteck liegend (Hohlprofil) | 320 x 290 mm |
Schnittbereich 0° rund (Rohr) | 300 mm |
Schnittbereich 0° rund (Vollmaterial) | 300 mm |
Schnittbereich 0° rund Profil | 300 mm |
Schnittbereich 0° rund voll | 180 mm |
Schnittbereich 0° Vierkantmaterial liegend | 320 x 300 mm |
Schnittbereich -45° rechteck liegend (Hohlprofil) | 300 x 280 mm |
Schnittbereich -45° rund (Rohr) | 290 mm |
Schnittbereich -45° rund (Vollmaterial) | 290 mm |
Schnittbereich -45° rund Profil | 300 mm |
Schnittbereich -45° rund voll | 110 mm |
Schnittbereich -45° Vierkantmaterial liegend | 290 x 300 mm |
Schnittbereich -60° rechteck liegend (Hohlprofil) | 190 x 200 mm |
Schnittbereich -60° rund (Rohr) | 200 mm |
Schnittbereich -60° rund (Vollmaterial) | 200 mm |
Schnittbereich -60° rund Profil | 200 mm |
Schnittbereich -60° rund voll | 80 mm |
Schnittbereich -60° Vierkantmaterial liegend | 190 x 190 mm |
Tischhöhe Materialzufuhr | 800 mm |
