Beschreibung
Werkstoff:
Körper Vergütungsstahl,
Kugel Wälzlagerstahl 1.2067,
Einsatz POM
Ausführung:
Körper vergütet und phosphatiert.
Kugel gehärtet.
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau.
Kugel gegen Verdrehen gesichert.
Merkmale

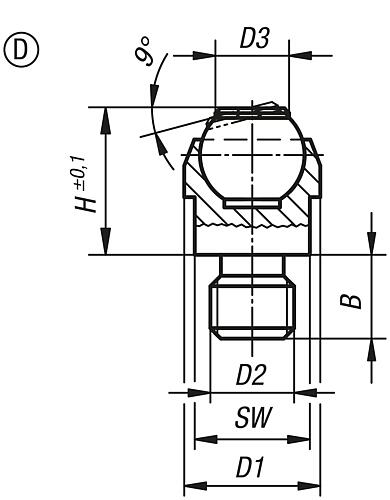

Aufnahme-/ Auflagefläche | sík |
B=Gewindelänge | 12 |
B=GEWINDELÄNGE | 12 |
Befestigungsart | Außengewinde |
Belastbarkeit max. kN (nur bei statischer Belastung) | 25 |
Belastbarkeit \rmax. kN (nur bei \rstatischer Belastung) | 25 |
Benennung | Pendelauflage |
D1=Außendurchmesser |
|
D2=Gewinde |
|
D3 | 12,7 |
Form | D |
Gewicht in kg (ERP) | 0.0402 |
H=Höhe | 18 |
Kugel-Ø | 16 |
L1 | 18 |
L2 | 12 |
Material Aufnahme-/Auflagefläche | POM |
Material Grundkörper | Vergütungsstahl |
Material Komponente | Wälzlagerstahl |
Oberfläche Grundkörper | vergütet und phosphatiert |
Oberfläche Komponente | gehärtet |
Produkttyp | Zylinder |
RoHS | false |
SW | 17 |
Ursprungs-Land | FR |
Zolltarifnummer | 84662020 |
