Beschreibung
Mit NC-gesteuertem Hinteranschlag, Blechauswurf nach vorne und hinten und manueller Schnittspaltverstellung

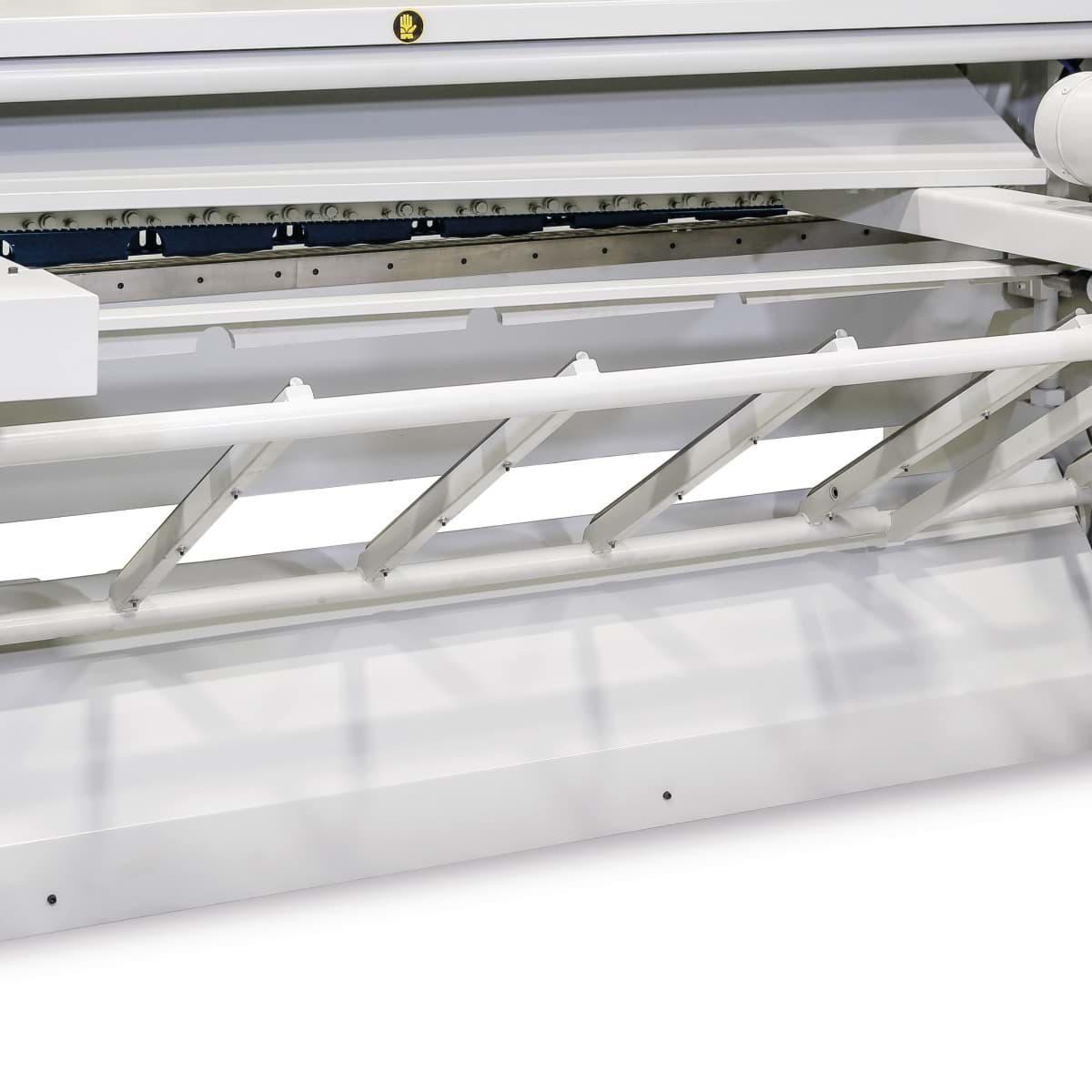

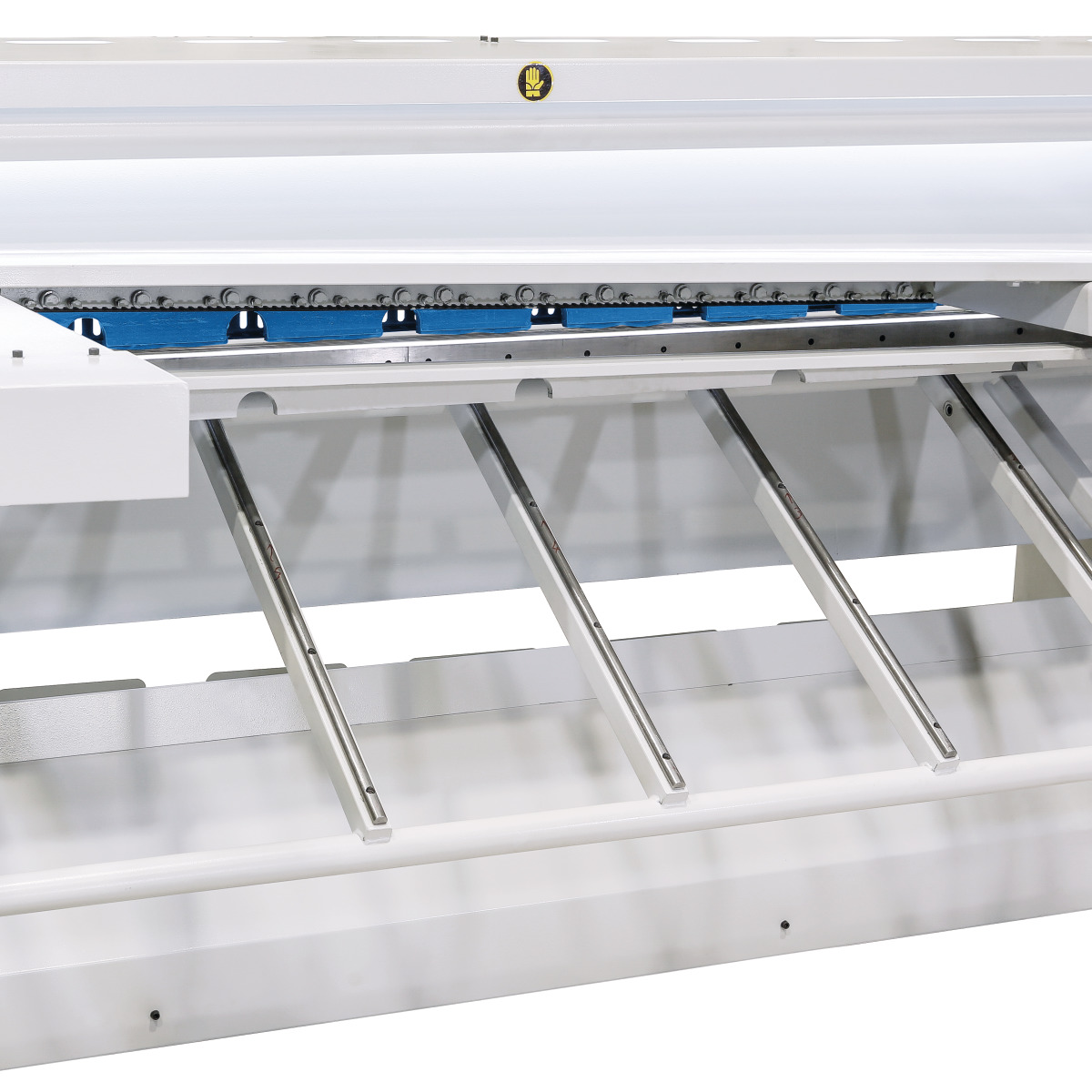

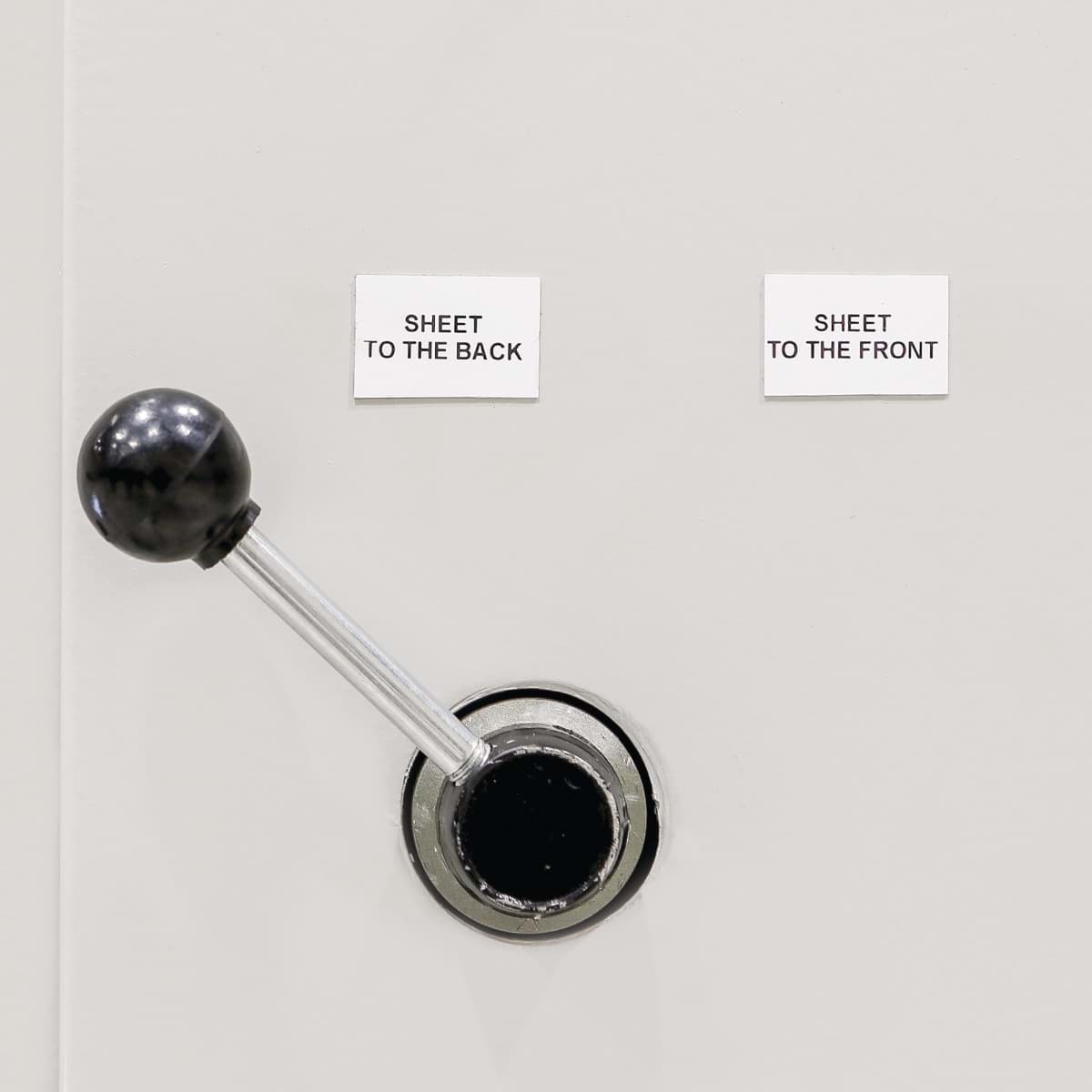

- Pneumatischer Blechsupport, Blechauswurf nach vorne oder hinten über Kippschalter steuerbar

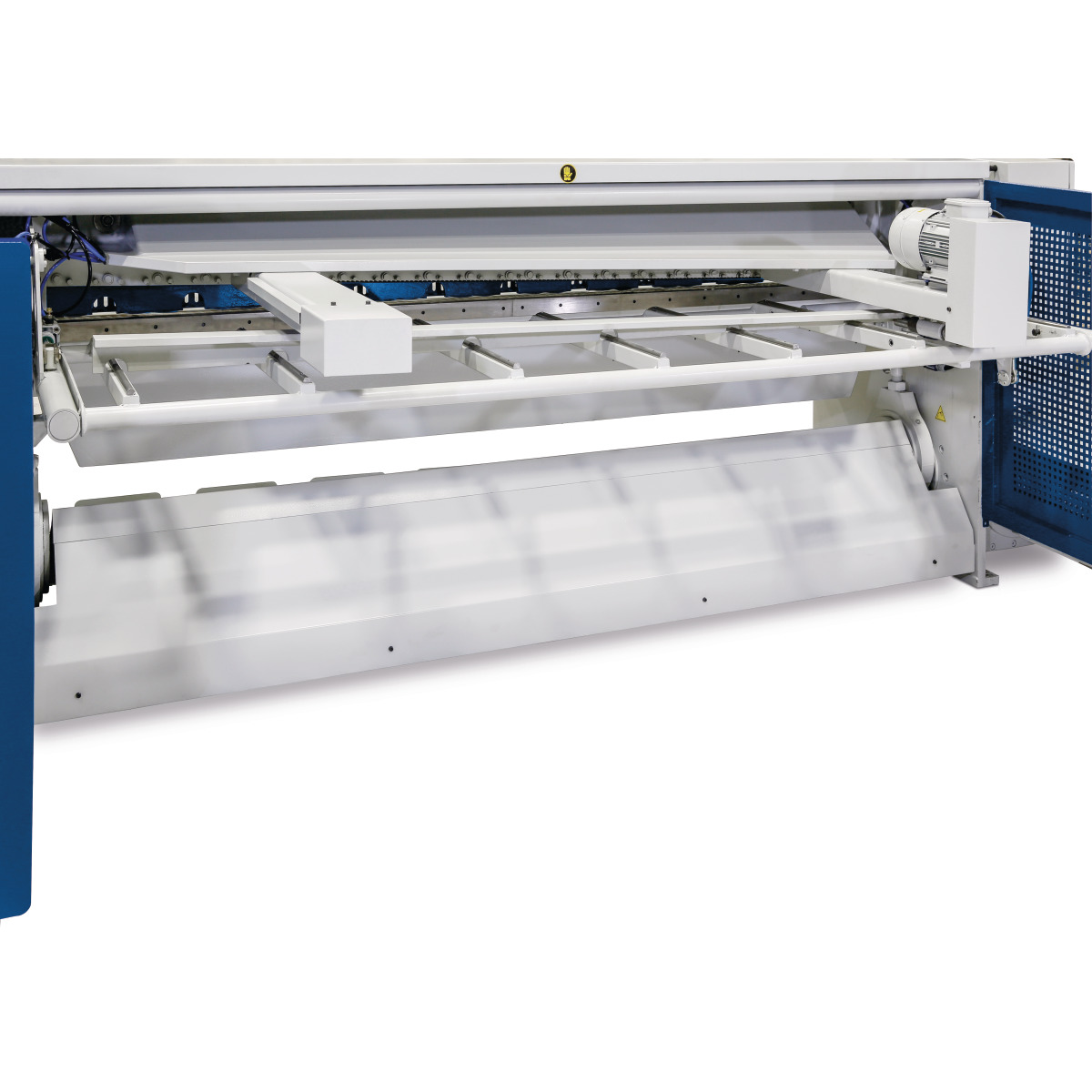

- Auf Rundwellen geführter und über Kugelumlaufspindel angetriebener Hinteranschlag 750 mm
- Tischauflagen aus Edelstahl mit Transferkugeln für komfortables Materialhandling

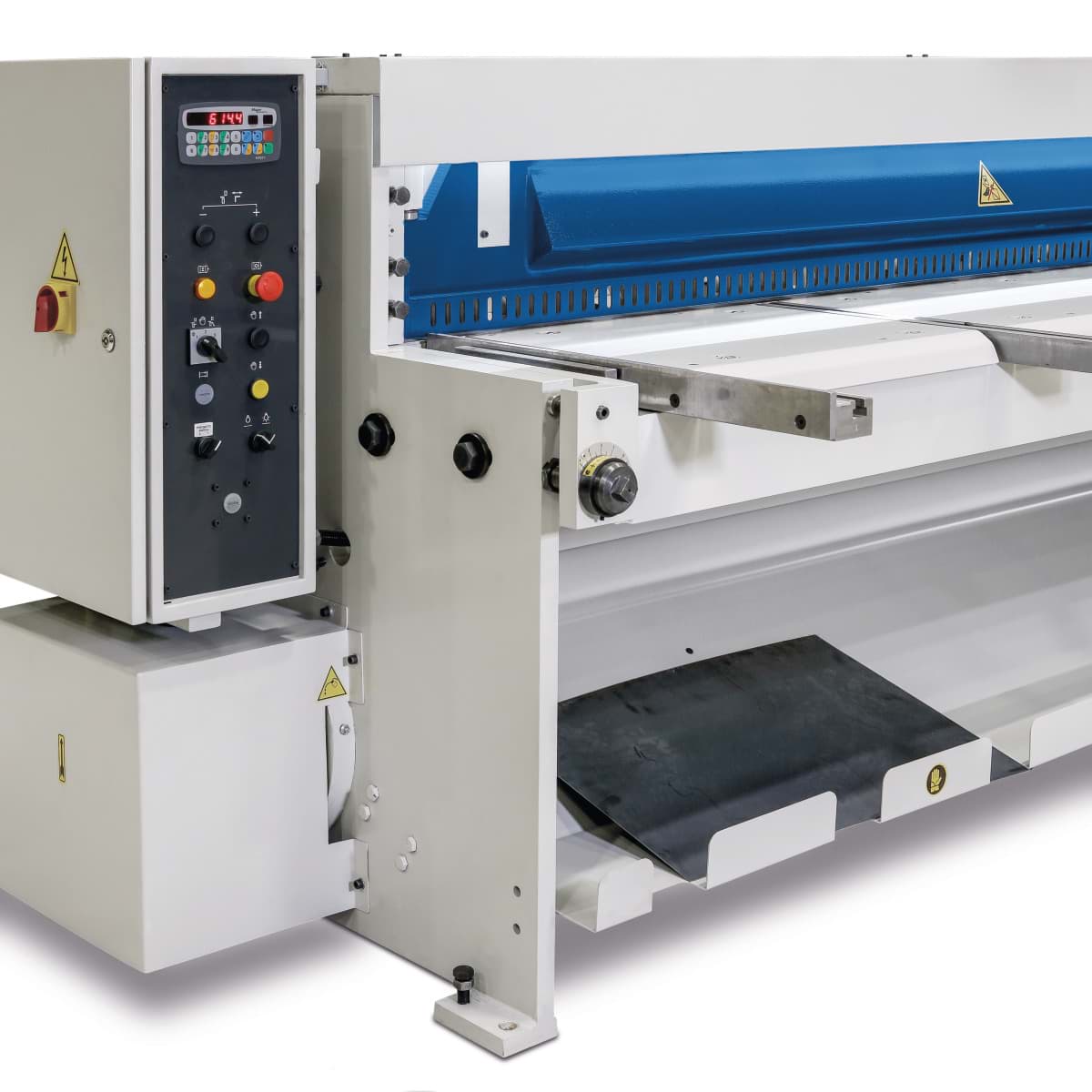

- Positioniersteuerung des Hinteranschlags Maper HT071 mit digitaler Maßanzeige
- Schwere und robuste Stahlausführung in Schweißkonstruktion
- Konstanter, niedriger Schnittwinkel für optimale Schnittergebnisse
- Seitenanschlag 1000 mm mit Skala und T-Nut
- Zwei Materialauflagearme 500 mm mit T-Nut
- Kugeln im Auflagetisch für leichteren Materialtransport
- Schnittspaltverstellung mittels Noniusringen
- Hochwertiges, für Edelstahl geeignetes Messer
- LED-Beleuchtung des Schnittbereichs
- Durchgehende Fingerschutzeinrichtung
- Mobiles Fußpedal mit NOTAUS-Schalter
- Alle beweglichen Teile wartungsarm gelagert
- Elektrik von Siemens und Schneider
Merkmale
Abgabeleistung | 7.5 kW |
Abgabeleistung Antriebsmotor | 7,5 kW |
Anschlussspannung | 400 V |
Arbeitsbreite | 3050 mm |
Aufnahmeleistung | 8.45 kW |
Aufnahmeleistung Antriebsmotor | 8,45 kW |
Blechauflagearme Anzahl | 3 |
Breite/Tiefe (Produkt) ca. | 2500 mm |
Einschaltdauer Antriebsmotor | 100 % |
Elektrische Spannung | 400 V |
Gesamt Anschlußwert |
|
Gesamt Anschlusswert | 9 kW |
Gesamt Stromaufnahme | 16,4 A |
Gewicht (netto) ca. |
|
Gewicht (Netto) ca. | 5000 kg |
Hinteranschlag Geschwindigkeit | 28 mm/s |
Hinteranschlag Verstellbereich bis | 750 mm |
Höhe (Produkt) ca. | 1500 mm |
Hübe max. bei ganzer Schnittlänge | 38 1/min |
Länge (Produkt) ca. | 3910 mm |
Motorleistung Hinteranschlag | 0,37 kW |
Nennbetriebsart Antriebsmotor | S1 |
Netzfrequenz | 50 Hz |
Phase(n) | 3 |
Schnittgeschwindigkeit | 120 m/min |
Schnittlänge max. | 3050 mm |
Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 4 mm |
Schnittleistung bei Materialzugfestigkeit 450 N/mm² | 4 mm |
Schnittleistung bei Materialzugfestigkeit 700 N/mm² | 2,5 mm |
Schnittspaltverstellung max. | 0,4 mm |
Schnittspaltverstellung min. | 0,05 mm |
Schnittwinkel | 1,5 ° |
Seitenanschlag Länge | 1000 mm |
Stern-Dreieck-Anlauf | ? |
Stromart | ~ |
Tiefe Maschinenkörper | 1080 mm |
Tisch Höhe | 900 mm |
Tisch Länge | 3400 mm |
Tisch Tiefe | 530 mm |
Tischauflage aus Edelstahl | ? |
