Beschreibung

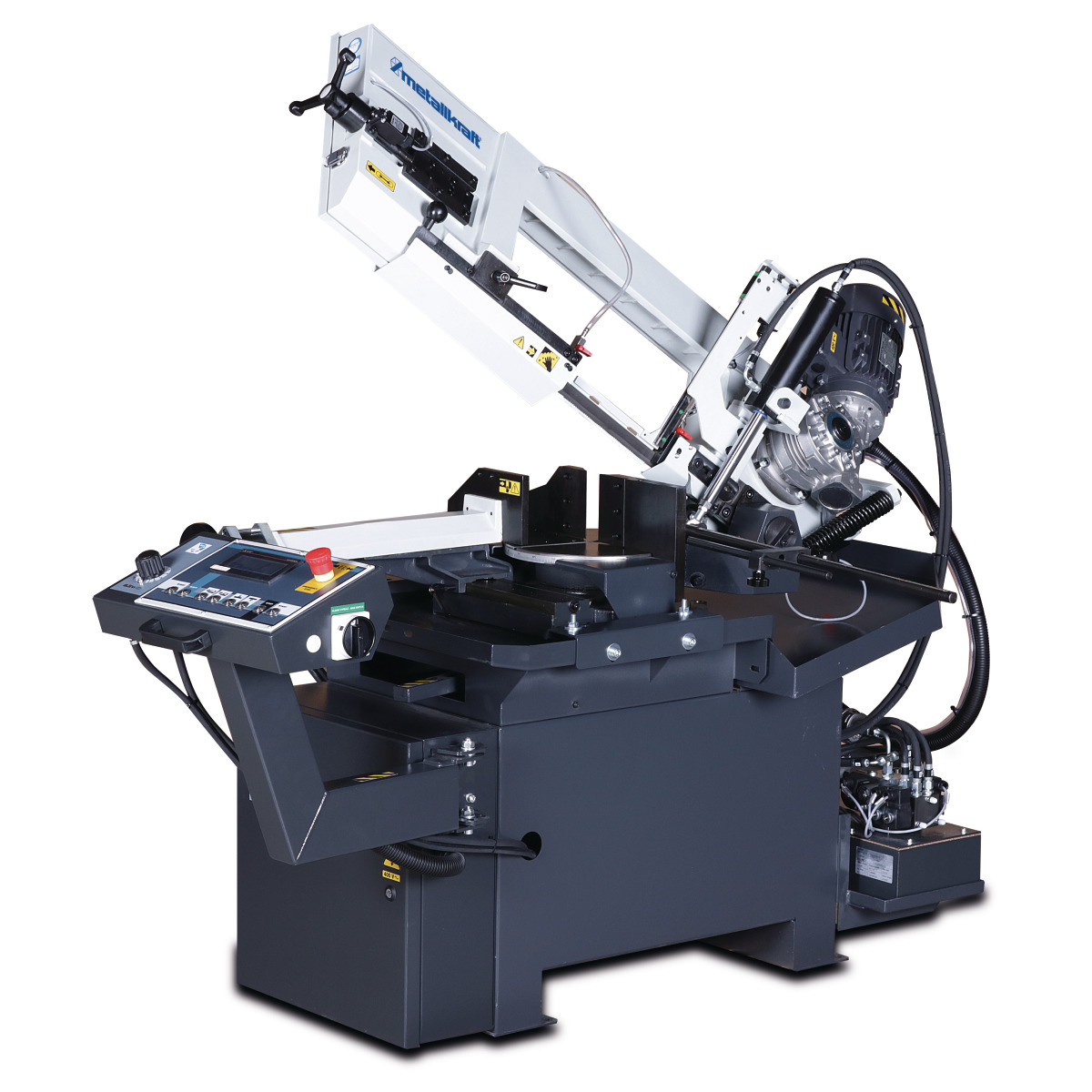

Für Gehrungsschnitte von +60° bis -45°, HA-Version vollhydraulisch mit Halbautomatik
Funktionsweise des Halbautomaten:
- Zum Sägen von Rohren und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Gehrungsverstellung vorne, dadurch besseres Handling bei angebauter Rollenbahn
- Gelagerter Drehteller
- Stufenlose Einstellung der Bandgeschwindigkeit
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Längere Standzeit des Sägebandes durch Sägearmneigung von 25°
- Kühlsystem direkt an den Sägebandführungen
- BRP-Sägebandüberwachung stoppt den Vorschub des Sägerahmens bei zu hoher Beanspruchung des Sägebandmotors durch Späne im Schnittkanal, nach dem Entfernen der Späne durch das laufende Sägeband wird der Vorschub automatisch fortgesetzt
- Elektromechanische Überwachung der Sägebandspannung, bei Abweichungen schaltet ein Mikroschalter die Maschine ab
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Hydraulischer Spannstock
- Sägerahmen hydraulisch absenkbar

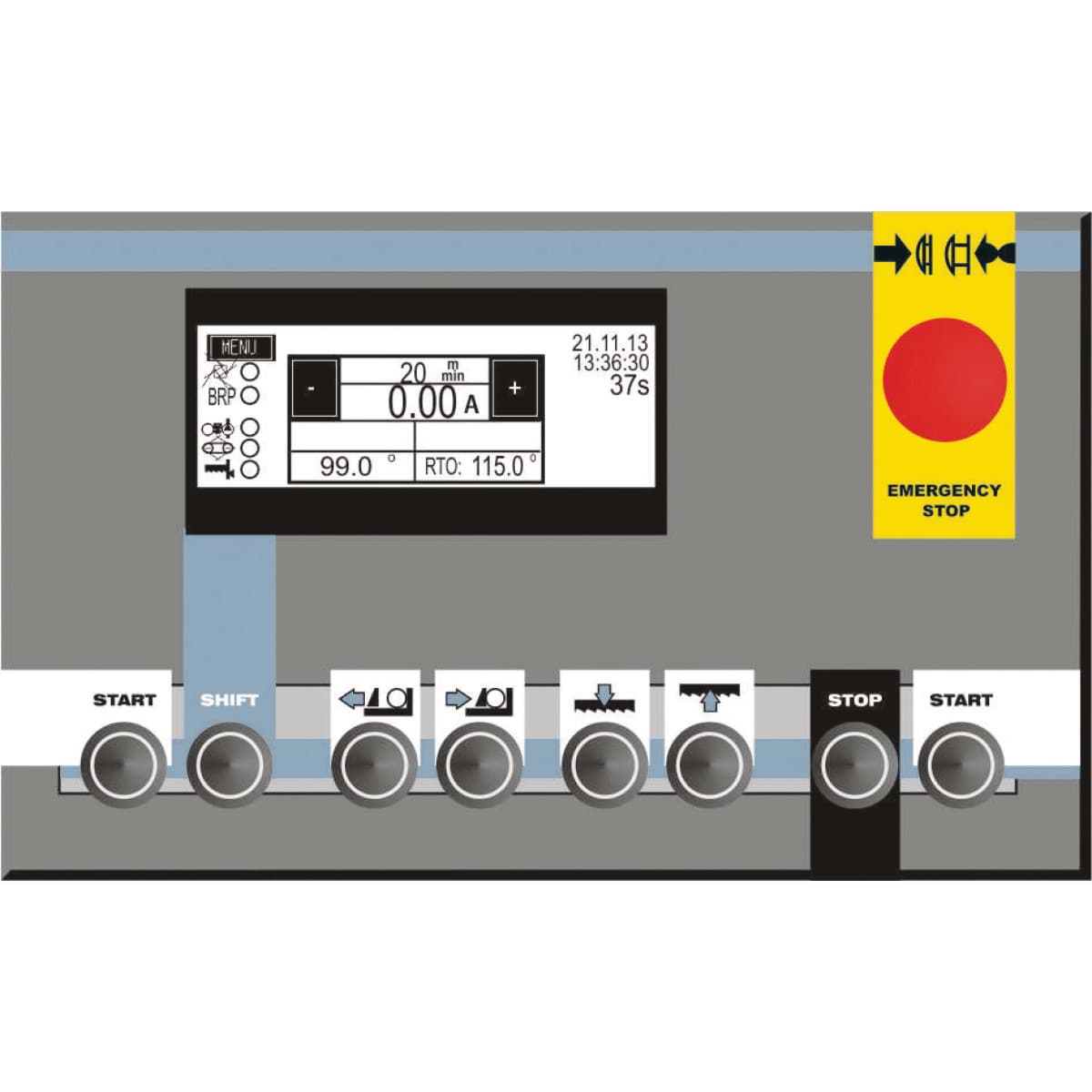

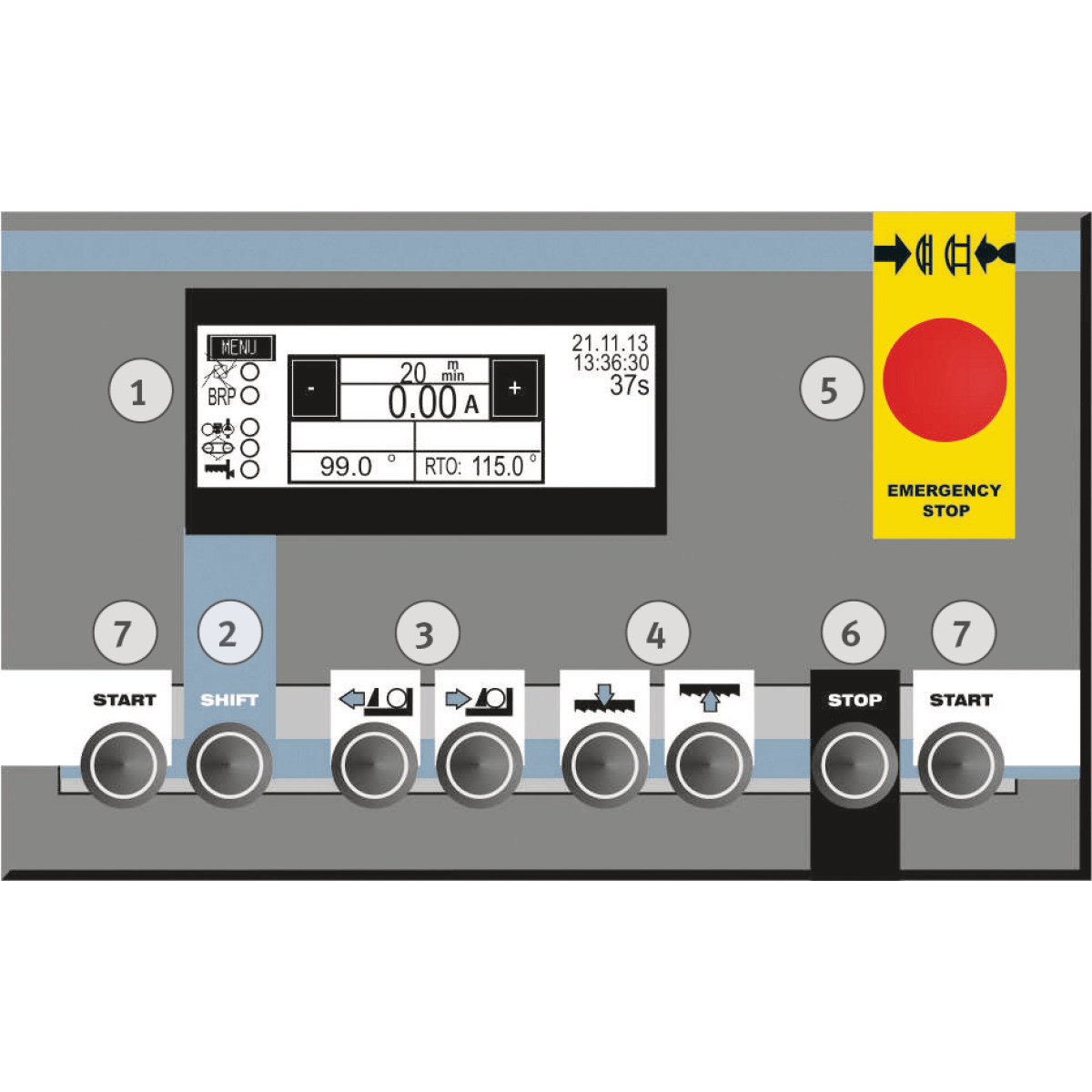

- Mit schwenkbarem Bedienpult
- Schnittantastfunktion mit integriertem Taster
Funktionsweise des Halbautomaten:
- Automatische Werkstückspannung nach dem Start des Schnittzyklus
- Ausführung des Sägeschnitt mit der gewählten Bandgeschwindigkeit
- Selbstständiger Stopp der Absenkbewegung und des Sägebands in der unteren Endposition
- Selbstständiges Zurückfahren des Sägearms in seine obere Endlage
- Schraubstock öffnet automatisch
- Bediener muss nur noch das Material bewegen
- Sägeband
- Bedienwerkzeug
- Kühlmittelpumpe
- Anbauadapter für Rollenbahn
Merkmale
Anschlussspannung | 400 V |
Bandspannungsüberwachung | elektromechanisch |
Bandvorschubüberwachung | BRP |
Bedienpult | schwenkbar |
Breite/Tiefe (Produkt) ca. | 1050 mm |
BRP Bandvorschubüberwachung | ? |
Geschwindigkeitsstufen | stufenlos |
Gewicht (netto) ca. | 420 kg |
Gewicht (Netto) ca. | 420 kg |
Höhe (Produkt) ca. | 1890 mm |
Kühlmittelpumpe | ? |
Länge (Produkt) ca. | 2340 mm |
Leistung Antriebsmotor | 1,5 kW |
Min. Abschnittlänge | +60 bis -45 ° |
Motorleistung | 1,5 kW |
Netzfrequenz | 50 Hz |
Sägebandabmessungen | 2720 x 27 x 0,9 mm |
Sägebandbreite | 27 mm |
Sägebanddicke | 0,9 mm |
Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
Sägebandgeschwindigkeiten | 20 - 100 m/min. |
Sägebandlänge | 2720 mm |
Sägerückhub | hydraulisch |
Sägevorschub | hydraulisch |
Schnittantaster | ? |
Schnittbereich +45° - Rundrohrmaterial | 110 mm |
Schnittbereich +45° - Rechteck stehend | 100 mm |
Schnittbereich +45° rechteck liegend (Hohlprofil) | 180 x 120 mm |
Schnittbereich +45° rund (Rohr) | 185 mm |
Schnittbereich +45° rund (Vollmaterial) | 185 mm |
Schnittbereich +45° Rundrohr-Vollmaterial | 170 x 120 mm |
Schnittbereich +60° - Rechteck stehend | 280 x 120 mm |
Schnittbereich 0° - Rechteck stehend | 170 mm |
Schnittbereich 0° - Rundrohrmaterial | 150 mm |
Schnittbereich 0° Bündel (Rohr) | 280 x 120 mm |
Schnittbereich 0° rechteck liegend (Hohlprofil) | 280 x 220 mm |
Schnittbereich 0° rund (Rohr) | 230 mm |
Schnittbereich 0° rund (Vollmaterial) | 230 mm |
Schnittbereich 0° Rundrohr-Vollmaterial | 280 x 210 mm |
Schnittbereich -45° - Rundrohrmaterial | 110 mm |
Schnittbereich -45° rechteck liegend (Hohlprofil) | 180 x 170 mm |
Schnittbereich -45° rund (Rohr) | 190 mm |
Schnittbereich -45° rund (Vollmaterial) | 190 mm |
Schnittbereich -45° Rundrohr-Vollmaterial | 180 x 170 mm |
Schnittbereich -60° - Rundrohrmaterial | 80 mm |
Schnittbereich -60° - Rechteck stehend | 190 mm |
Schnittbereich -60° rechteck liegend (Hohlprofil) | 120 x 90 mm |
Schnittbereich -60° rund (Rohr) | 120 mm |
Schnittbereich -60° rund (Vollmaterial) | 120 mm |
Schnittbereich -60° Rundrohr-Vollmaterial | 100 x 70 mm |
Schnittbereich Bündel - Rechteck stehend | manuell |
Schnittbereiche | 230 mm |
Schnittwinkel | 395 kg |
Schraubstock | mit Schnellspannvorrichtung |
Späneräumbürste | ? |

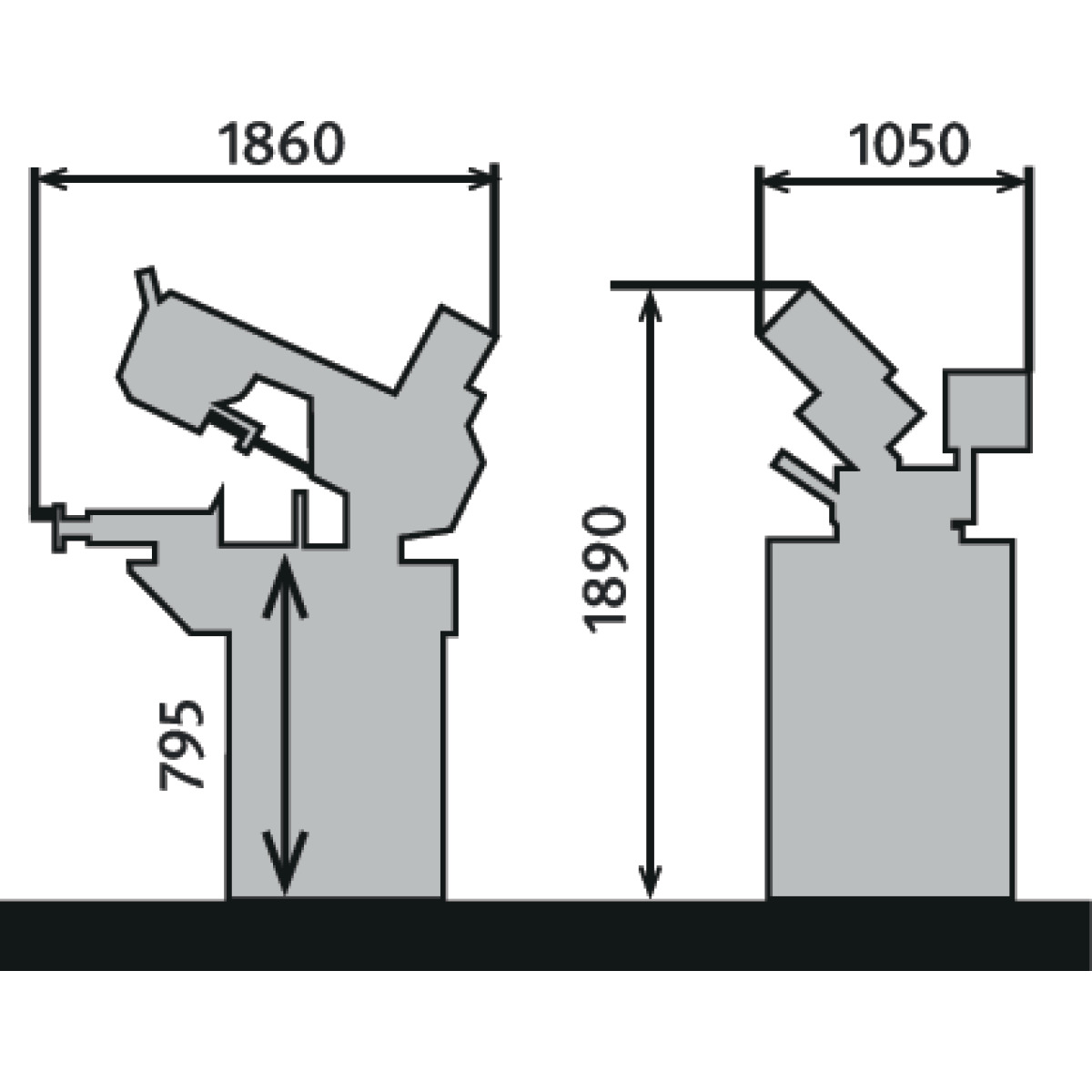

Stellfläche (LxBxH) | 1860 x 1045 x 1750 mm |
Tischhöhe Materialzufuhr | 795 mm |
Vorschub | 22 mm |
