Beschreibung

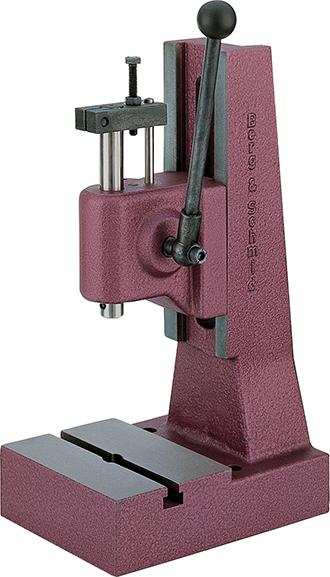

Handhebelpresse
Ausführung: Spindel gehärtet und geschliffen, mit langer Führung. T-Nute nach DIN 650 mittig gefräst, Arbeitshöhe verstellbar. Handhebel mit Feder-Rückführung.
Anwendung: Zum wirtschaftlichen Pressen, Nieten, Drücken, Stanzen etc.
Kraftübertragung über Zahnstangen
Konstanter Druck während des Arbeitsvorganges, Hubregulierung durch Anschlagschraube.
Merkmale
Arbeitshöhe | 80–220 mm |
Ausladung | 90 mm |
Druckkraft | 2,5 kN |
Gewicht | 22,0 kg |
Grundfläche | 160 x 230 mm |
Hub | 45 mm |
Kraftübertragung | Zahnstange |
Marke | Berg & Schmid Pressentechnik |
Markenname | Berg & Schmid |
Modell | HZ 250 |
Nutbreite | 12 mm |
Spindelbohrung | 10 H 7 mm |
Spindelführung | 90 mm |
Spindel-Ø | 20 mm |
Ständerhöhe | 390 mm |
Tischfläche | 120 x 160 mm |
