Beschreibung

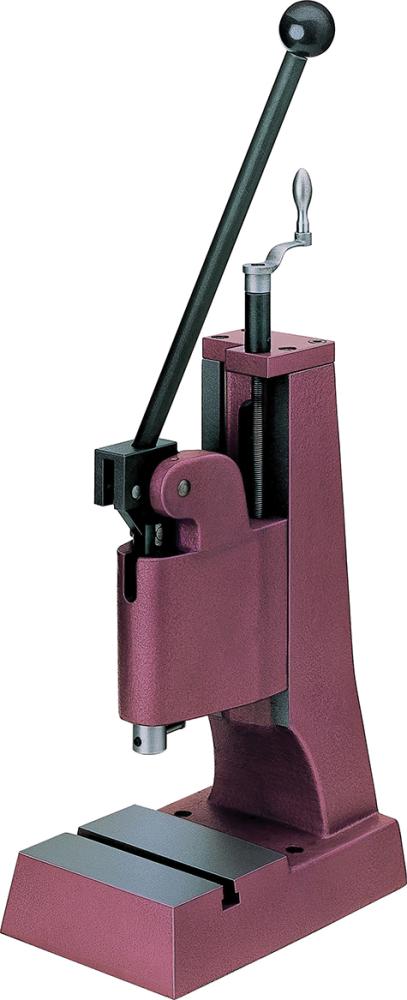

Handhebelpresse
Ausführung: Spindel gehärtet und geschliffen, mit langer Führung. T-Nute nach DIN 650 mittig gefräst, Arbeitshöhe verstellbar. Handhebel mit Feder-Rückführung.
Anwendung: Zum wirtschaftlichen Pressen, Nieten, Drücken, Stanzen etc.
Kraftübertragung über Kniehebel
Max. Druckleistung bei gestrecktem Kniehebel.
Merkmale
Arbeitshöhe | 75–180 mm |
Ausladung | 105 mm |
Druckkraft | 17 kN |
Gewicht | 35,0 kg |
Grundfläche | 260 x 130 mm |
Hub | 60 mm |
Kraftübertragung | Kniehebel |
Marke | Berg & Schmid Pressentechnik |
Markenname | Berg & Schmid |
Modell | HK 1700 |
Nutbreite | 14 mm |
Spindelbohrung | 10 H 7 mm |
Spindelführung | 110 mm |
Spindel-Ø | 25 mm |
Ständerhöhe | 415 mm |
Tischfläche | 170 x 130 mm |
