Beschreibung

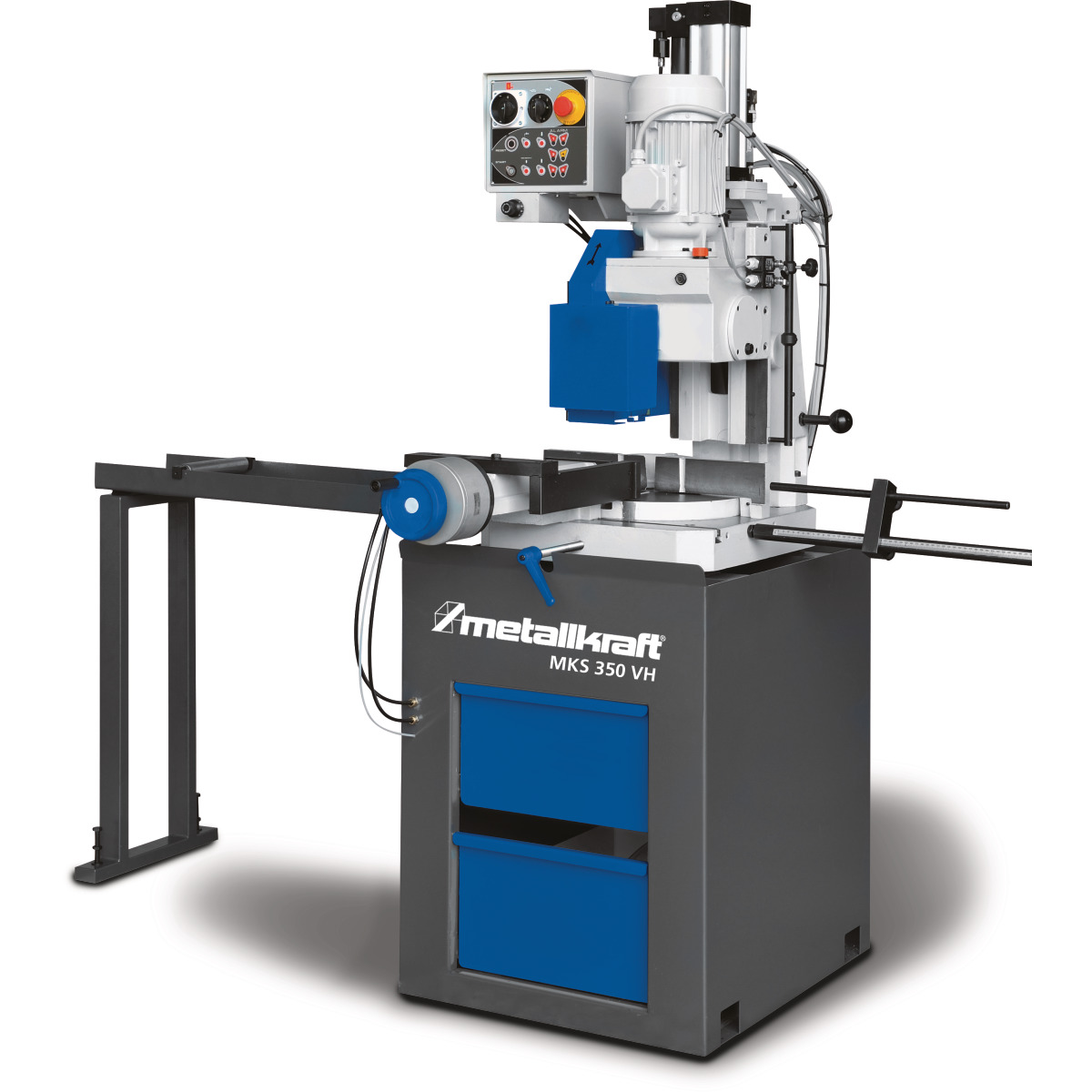

Zwei Geschwindigkeiten, Doppelgehrung und Schnellspannschraubstock mit Antigratvorrichtung
Funktionsweise Halbautomat
- Stabiler und robuster Aufbau
- Einfache und problemlose Bedienung
- Zwei Schnittgeschwindigkeiten
- Maschinenkopf, vertikal geführt, mit Schwalbenschwanzführung und einstellbarer Keilleiste, 45° nach links und 60° nach rechts schwenkbar, mit Arretierung bei 45°, 0°, -45°, -60°
- Einstellbarer Tiefenanschlag für den Vertikalhub des Sägekopfes
- Untersetzungsgetriebe geräuscharm im Ölbad laufend
- Kühlmittelpumpe mit Kühlmittelfilter
- Kühlmittelstrahlverteilung für bessere Schmierung des Sägeblattes
- Querverschiebbarer pneumatischer Schnellspannschraubstock mit Antrigratvorrichtung
- Spanbrecher zur Blattreinigung
- Elektrische Anlage in Niederspannung 24 Volt, mit Not-Aus-Schalter, Hauptschalter, Drehzahlwahlschalter, Unterspannungsauslöserund Überlastschutz
- Qualität Made in Europe
Funktionsweise Halbautomat
- Schließen des Schraubstocks und Aktivierung des Motors
- Absenken des Sägekopfes zum Schnitt
- Anhalten des Motors und Rückkehr des Sägekopfes in Ausgangsposition
- Öffnen des Schraubstocks
- Materialrollenbahn 1000 mm
- Längenanschlag 500 mm
- Bedienwerkzeug
- Späneräumer T4
- ohne Sägeblatt
- Kühlmitteleinrichtung mit Filter
Merkmale
Abmessung (L x B x H) | 2640 x 1200 x 2000 mm |
Anschlussspannung | 400 V |
Breite/Tiefe (Produkt) ca. | 1200 mm |
Drehzahlen | 36/72 U/min. |
Einlaufhöhe inkl. Unterbau | 905 mm |
Elektrischer Anschluß |
|
Gehrungswinkel | -45 – +60 ° |
Gewicht (netto) ca. | 480 kg |
Gewicht ca. | 480 kg |
Höhe (Produkt) ca. | 2000 mm |
Länge (Produkt) ca. | 2640 mm |
Leistung Antriebsmotor | 1,9 / 2,5 kW |
Motorleistung | 1,9/2,5 kW |
Netzfrequenz | 50 Hz |
Sägeblatt Durchmesser |
|
Sägeblattdrehzahl(en) | 36/72 min¯¹ |
Sägeblattdurchmesser | 370 mm |
Schnittkapazität - 45° Quadrat Profil | 90 x 90 mm |
Schnittkapazität - 45° Rechteck Profil | 125 x 90 mm |
Schnittkapazität - 45° Rund Profil | 100 mm |
Schnittkapazität - 45° Rund Vollmaterial | 100 mm |
Schnittkapazität + 45° Quadrat Profil | 90 x 90 mm |
Schnittkapazität + 45° Rechteck Profil | 125 x 90 mm |
Schnittkapazität + 45° Rund Profil | 100 mm |
Schnittkapazität + 45° Rund Vollmaterial | 100 mm |
Schnittkapazität + 60° Quadrat Profil | 90 x 90 mm |
Schnittkapazität + 60° Rechteck Profil | 90 x 90 mm |
Schnittkapazität + 60° Rund Profil | 90 mm |
Schnittkapazität + 60° Rund Vollmaterial | 90 mm |
Schnittkapazität +45° (quadrat) Rohr | 90 x 90 mm |
Schnittkapazität +45° (rechteck) Rohr | 125 x 90 mm |
Schnittkapazität +45° (rund) Rohr | 100 mm |
Schnittkapazität +45° (rund) Vollmaterial | 100 mm |
Schnittkapazität +60° (quadrat) Rohr | 90 x 90 mm |
Schnittkapazität +60° (rechteck) Rohr | 90 x 90 mm |
Schnittkapazität +60° (rund) Rohr | 90 mm |
Schnittkapazität +60° (rund) Vollmaterial | 90 mm |
Schnittkapazität 0° (quadrat) Rohr | 90 x 90 mm |
Schnittkapazität 0° (rechteck) Rohr | 170 x 90 mm |
Schnittkapazität 0° (rund) Rohr | 100 mm |
Schnittkapazität 0° (rund) Vollmaterial | 100 mm |
Schnittkapazität -45° (quadrat) Rohr | 90 x 90 mm |
Schnittkapazität -45° (rechteck) Rohr | 125 x 90 mm |
Schnittkapazität -45° (rund) Rohr | 100 mm |
Schnittkapazität -45° (rund) Vollmaterial | 100 mm |
Schnittkapazität 90° Quadrat Profil | 90 x 90 mm |
Schnittkapazität 90° Rechteck Profil | 170 x 90 mm |
Schnittkapazität 90° rund Profil | 100 mm |
Schnittkapazität 90° rund Vollmaterial | 100 mm |
Spannweite Schraubstock | 185 mm |
