Beschreibung

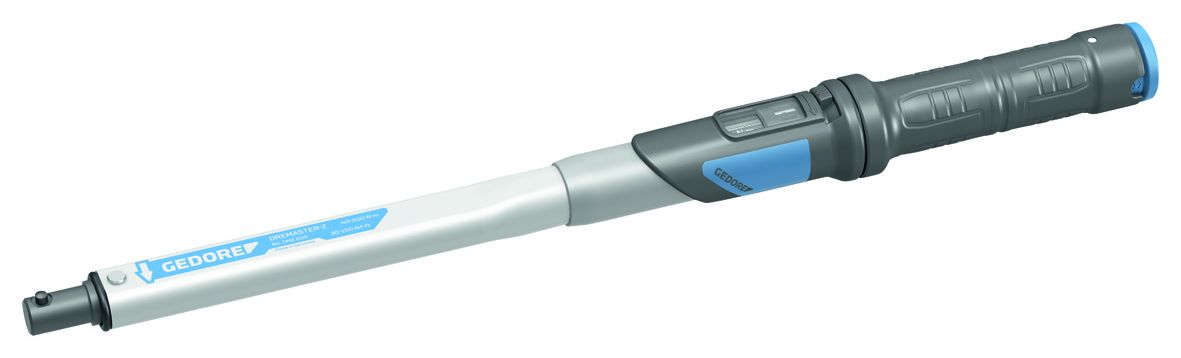

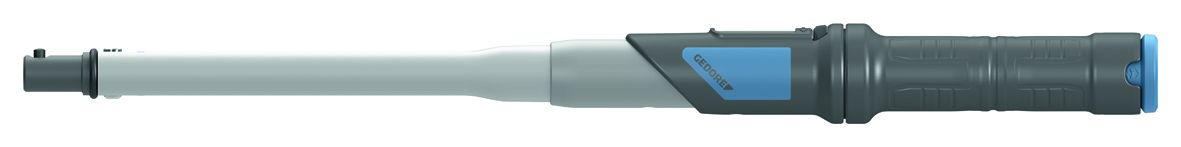

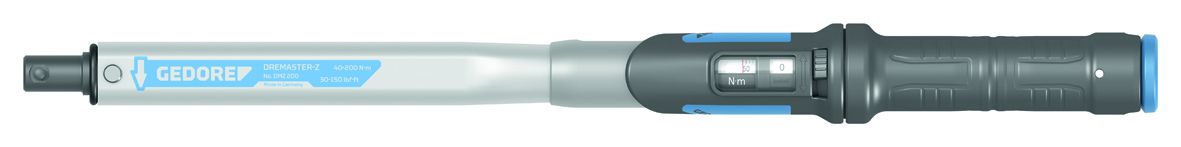

Einsatz: Kontrollierter Schraubenanzug im Bereich von 250 - 850 N·m / 185 - 630 lbf·ft, Verstellbarer, auslösender und robuster Rohrdrehmomentschlüssel mit Zapfenaufnahme für Industrie und Handwerk, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulässige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, Für den kontrollierten Rechts- und Linksanzug, Robuste, lackierte Stahlrohr-Konstruktion, mit phosphatierter Zapfenaufnahme (Ř 22 mm) und hochwertigen Kunststoffteilen, Ergonomisch geformter Kunststoffgriff mit Kalibrierhilfe, Umschaltung zwischen Nonius-Hauptskala N·m und Nebenskala lbf·ft, zur Vermeidung von Ablesefehlern bei der Einstellung des gewünschten Drehmomentes, Mit Mikrometerskala für N·m Hauptskala zur Einstellung von Skalenzwischenwerten, Absprungsystem erzeugt ein deutliches fühl- und hörbares Auslösesignal, Absprungsystem erzeugt ein deutliches fühl- und hörbares Auslösesignal, Ergonomisches System für Drehmomentverstellung mit Hinweissymbol, Möglichkeit der Schnellverstellung durch Winkelschraubendreher, nicht im Lieferumfang enthalten, Gesichertes Verstell-Justiersystem, Werkskalibrier-Stichmaß: 56 mm (Ř 22 mm), Betätigung nur mit Aufsteckwerkzeugen mit einheitlichem Stichmaß - ansonsten kann es zu Wertverschiebungen kommen, Je nach Werkzeugeinsatz kann sowohl nach vorne (z. B. Aufsteckmaulschlüssel) oder zur Seite (z. B. Umschaltknarre und Steckschlüsseleinsatz) gearbeitet werden
Merkmale
Antriebsaufnahme, Zapfen- | 22 mm |
Arbeits-/Messbereich lbf.ft (min/max) | 185-630 lbf·ft |
Arbeits-/Messbereich N·m (min/max) | 250-850 N·m |
Breite | 38,5 mm |
Entfernung Griffmitte bis Drehpunkt | 1.259,4 mm |
Entfernung Schraubenmitte bis Drehpunkt | 465 mm |
Gewicht kg | 5,000 kg |

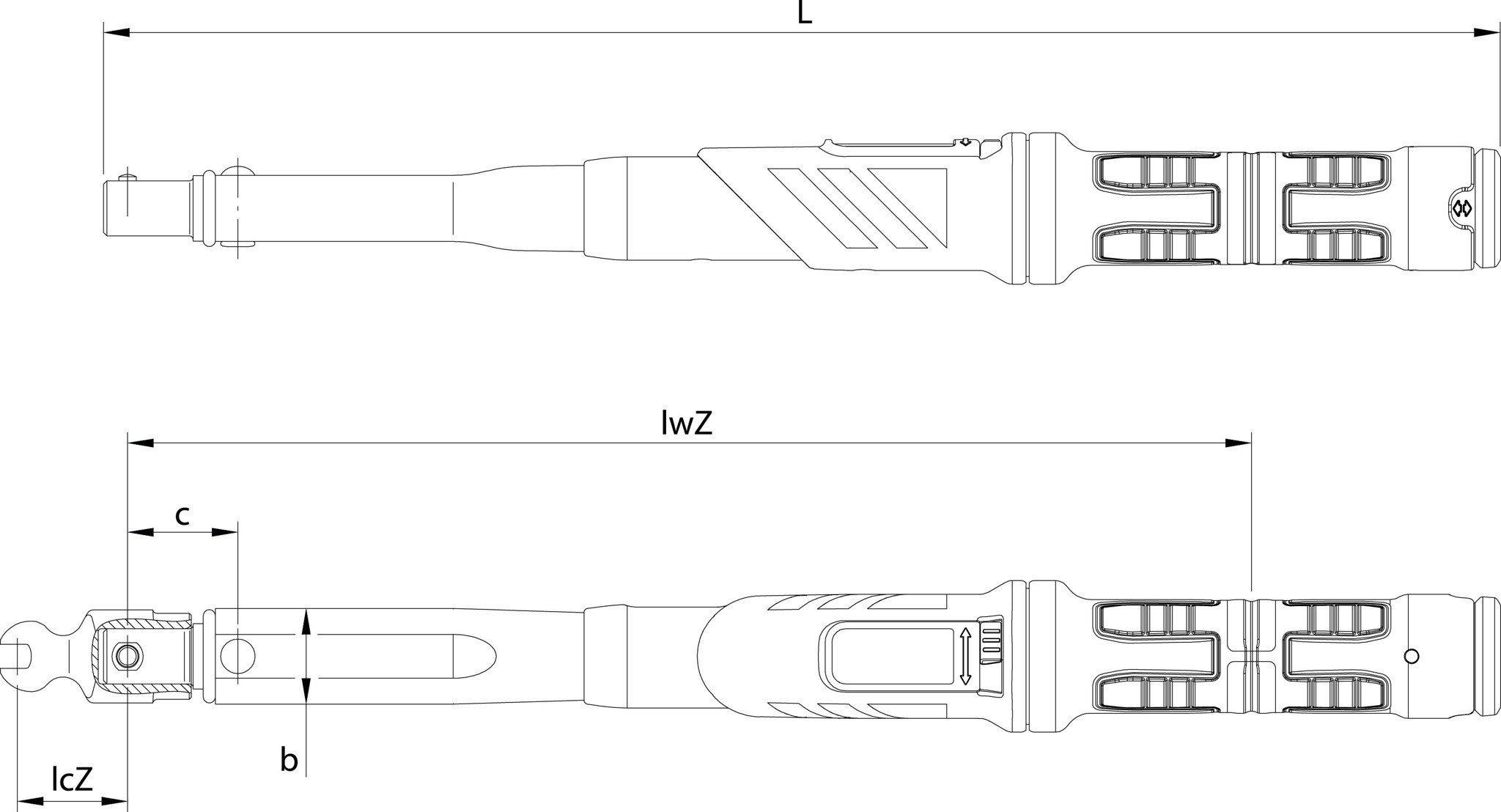

Länge (L, L1) | 1.340,7 mm |
Skaleneinteilung | 10 N·m |
Skalenring-Einteilung | 1 N·m |
Stichmaß (C, L) | 56 mm |
